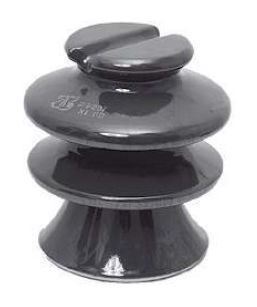

Изолятор штырьевой ШФ-20ГО ( ШФ-20Г)

Упростите Вашу работу с заявкой

Скорее всего, перед вами сейчас лежит смета или список позиций, которые необходимо приобрести.

Отправьте нам на E-mail заявку целиком, и мы выставим Вам счет на то, что Вам нужно. Мы обсчитываем каждую заявку индивидуально и стараемся предоставить лучшую цену, исходя из вашего объема и требований по срокам поставки. На сайте представлена лишь часть ассортимента, который мы можем поставить. Полный ассортимент значительно шире.

Убедитесь, что в письме с заявкой есть Ваше имя, телефон, реквизиты (или хотя бы название) компании, на которую нужно выставить счет. Электронную почту вы можете увидеть, нажав на кнопку «Показать E-mail» в правом верхнем углу сайта.

Изолятор штырьевой ШФ-20ГО ( ШФ-20Г) можно купить у нас по безналичному расчету, отправив заявку на электронную почту. Мы осуществляем доставку по Москве до адреса клиента, либо до транспортной компании, которая осуществит доставку в Ваш регион. Доставка может быть как бесплатной, так и платной в зависимости от суммы закупки и дальности. Точный просчет может совершить менеджер по вашему запросу.

Характеристики

Индивидуальная упаковка
Количество в упаковке(шт)	1
Габариты(мм)	170 x 170 x 104
Вес(кг)	3.5

• Номинальное напряжение: 20 кВ
• Минимальная разрушающая сила: 13 кН
• Выдерживаемое напряжение 50 Гц (под дождем): 65 кВ
• Выдерживаемое импульсное напряжение 1,2/50: 135 кВ
• Выдерживаемое напряжение в сухом состоянии: 85 кВ
• Длина пути утечки: 400 мм
• Диаметр штыря крепления изолятора: 22 мм
• Масса: 3,5 кг

Изоляторы ШФ-20Г штыревые высоковольтные фарфоровые предназначены для изоляции и крепления проводов на воздушных линиях электропередач напряжением до 20 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 С до -50 С. Буква "Г" в маркировке изолятора ШФ-20Г обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ШФ-20, ШФ-20А, ШФ-20Б, ШФ-20В в настоящее время являются устаревшими и не выпускаются. По сравнению с изолятором ШФ-20В, изолятор ШФ-20Г имеет на 15 мм большую длину пути утечки и улучшенные технические характеристики, присоединительные размеры изолятора остались без изменений.

Изолятор ШФ-20Г является самым распространенным штыревым фарфоровым изолятором для линий с неизолированными и изолированными проводами. По сравнению с изолятором ШФ-10Г имеет более чем в 1,5 раза увеличенную длину пути утечки.

Изолятор ШФ-20Г монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22. Для крепления изолятора используются колпачки КП-22, К-7, К-9.

Аналоги других производителей: SDI 30, IF 20. В зависимости от завода-изготовителя, изолятор также имеет обозначение ШФ-20-1Г или ШФ-20ГО.
