Высоковольтный разъединитель РЛНД1-10-II/200 УХЛ1 привод ПР-01-1УХЛ1

Упростите Вашу работу с заявкой

Скорее всего, перед вами сейчас лежит смета или список позиций, которые необходимо приобрести.

Отправьте нам на E-mail заявку целиком, и мы выставим Вам счет на то, что Вам нужно. Мы обсчитываем каждую заявку индивидуально и стараемся предоставить лучшую цену, исходя из вашего объема и требований по срокам поставки. На сайте представлена лишь часть ассортимента, который мы можем поставить. Полный ассортимент значительно шире.

Убедитесь, что в письме с заявкой есть Ваше имя, телефон, реквизиты (или хотя бы название) компании, на которую нужно выставить счет. Электронную почту вы можете увидеть, нажав на кнопку «Показать E-mail» в правом верхнем углу сайта.

Высоковольтный разъединитель РЛНД1-10-II/200 УХЛ1 привод ПР-01-1УХЛ1 можно купить у нас по безналичному расчету, отправив заявку на электронную почту. Мы осуществляем доставку по Москве до адреса клиента, либо до транспортной компании, которая осуществит доставку в Ваш регион. Доставка может быть как бесплатной, так и платной в зависимости от суммы закупки и дальности. Точный просчет может совершить менеджер по вашему запросу.

Характеристики

Индивидуальная упаковка
Количество в упаковке(шт)	1
Габариты(мм)	1100 x 900 x 450
Вес(кг)	35

Назначение:

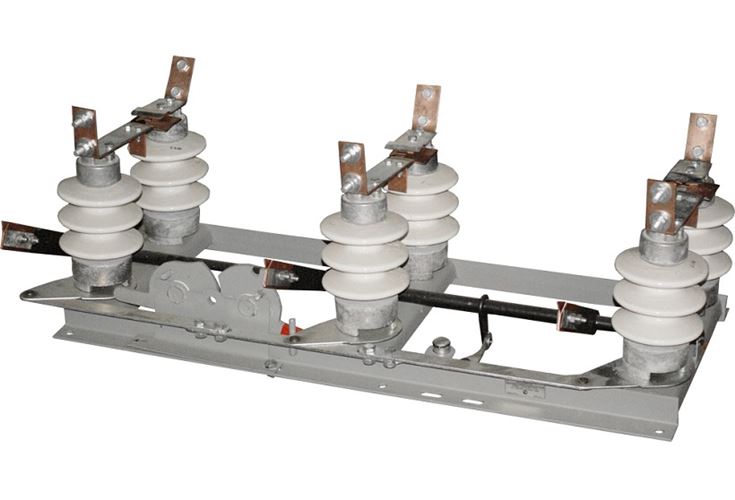

Разъединитель представляет собой трехполюсный или двухполюсный электроаппарат, собранный на раме из горячекатаных уголков. Каждый полюс состоит из двух колонок (неподвижной и подвижной), с разъединением главных ножей в горизонтальной плоскости. Поворотные колонки разъединителя устанавливаются на раме в подшипниках скольжения, обеспечивающих свободный поворот колонок с главными ножами на 90°. Подшипниковые узлы и разъемные контакты главных ножей на неподвижных изоляторах защищены от попадания влаги оцинкованными козырьками. Форма главных ножей обеспечивает отвод и удаление воды из контактной зоны. Контактное нажатие в разъемных контактах главных и заземляющих ножей обеспечивается плоскими оцинкованными пружинами. Контакт подвижной колонки соединяется с контактным кабелем непосредственно или, по требованию заказчика, посредством гибкой связи. Комплектуется одним заземлителем главных ножей со стороны подвижных изоляторов.
На разъединителях возможна установка фарфоровых, стеклянных (с сентября 2010 г.) или полимерных изоляторов.
Все металлические детали подвижных узлов защищены цинкованием, рама и заземляющий вал по требованию заказчика могут иметь лакокрасочное, в том числе порошковое, или цинковое покрытие .
Привод разъединителя выполнен таким образом, что исключается возможность оперирования заземлителем, при включенных ножах главного контура. В корпусе привода предусмотрено отверстие для установки блок-замка.
В комплект поставки входят:
- разъединитель;
- привод разъединителя;
- паспорт;
- техническое описание и инструкция по эксплуатации (одна на партию);
Возможна комплектация металлоконструкциями для монтажа разъединителя на столб и крепления штыревых изоляторов.
При заказе разъединителя необходимо указать: наименование и тип разъединителя, обозначение технических условий.
Пример: «Разъединитель переменного тока типа РЛНД-1-10-II/400-УХЛ1 с фарфоровыми изоляторами с приводом ПР-01-1УХЛ1 ТУ3414-001-13379917-2007».

Структура условного обозначения разъединителя:
РЛНД –1-10-II/400-УХЛ1-3
Р- разъединитель;
Л – линейный;
Н- наружной установки;
Д-двухколонковый;
1-количество заземлителей (может быть 0 или 1);
10-напряжение, кВ;
II-исполнение изоляции по ГОСТ 9920-89;
400-номинальный ток, А (может быть 200, 400 или 630 А);
УХЛ-климатическое исполнение по ГОСТ 15150 и ГОСТ 15543.1;
1-категория размещения по ГОСТ 15150 и ГОСТ 15543.1;
3-количество полюсов (может быть 2 или 3)

Структура условного обозначения привода:
ПР-01-1УХЛ1
П- привод;
Р – ручной;
01 – конструктивное исполнение;
1- модификация (может быть 1 или 2 (усиленный));
УХЛ – климатическое исполнение по ГОСТ 15150 и ГОСТ 15543.1;
1 – категория размещения по ГОСТ 15150 и ГОСТ 15543.1
